Особенности применения тяговых литиевых аккумуляторов на погрузчиках

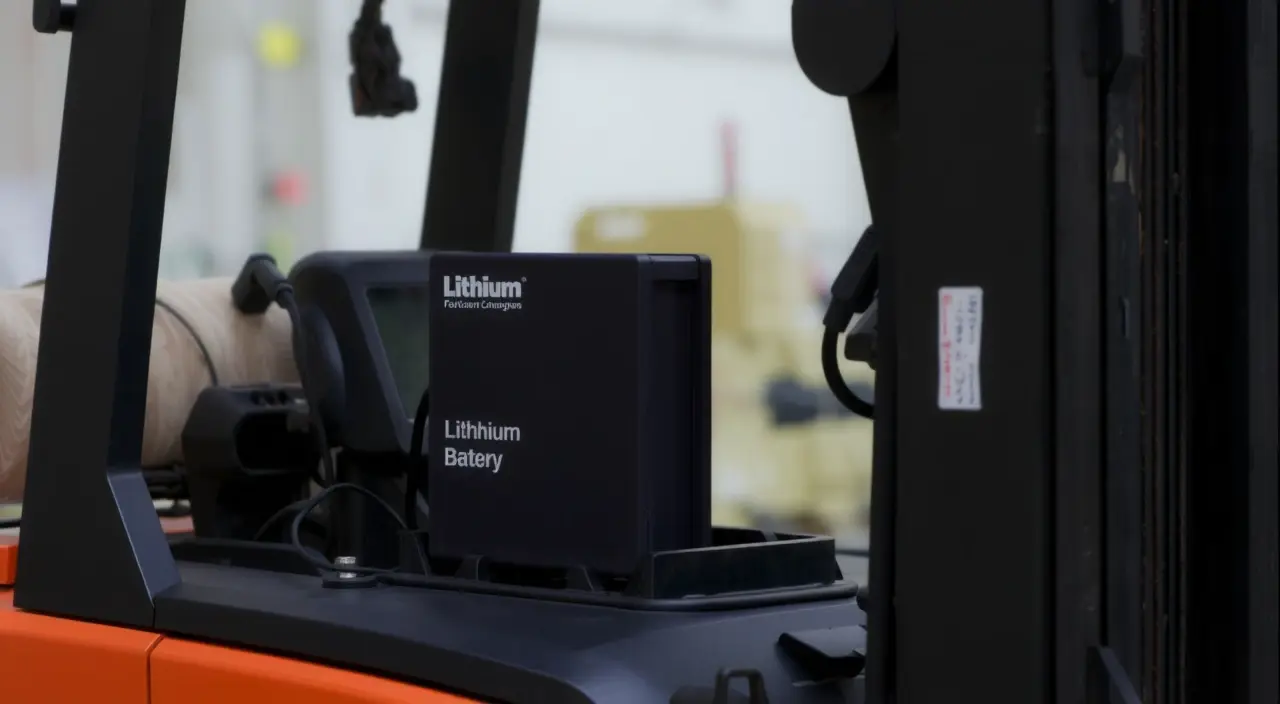

Конструкция литиевого тягового аккумулятора погрузчика

Литиевый тяговый аккумулятор погрузчика представляет собой сборку из литий-ионных ячеек, системы управления BMS, силовых разъёмов и корпуса. В отличие от свинцово-кислотной батареи, где электролит расходуется в ходе химической реакции, литий-ионная ячейка накапливает энергию за счёт обратимого перемещения ионов лития между катодом и анодом. Работоспособность всей системы зависит от согласованной работы ячеек и электронного контроллера, который управляет процессами заряда и разряда; о том, как устроена такая сборка, можно узнать подробнее.

Химические системы ячеек: литий-железо-фосфат и никель-марганец-кобальт

В тяговых батареях погрузчиков чаще всего применяются два типа катодных материалов: литий-железо-фосфат (LFP) и никель-марганец-кобальт (NMC). LFP-ячейки имеют номинальное напряжение 3,2 В. Для них характерна высокая термическая устойчивость: при кратковременном перегреве они не входят в состояние термического разгона так быстро, как NMC. Ресурс LFP-батарей при глубоких циклах разряда выше, а скорость деградации ниже.

NMC-ячейки имеют номинальное напряжение около 3,6 В и большую плотность энергии. Это означает, что при тех же габаритах и массе батарея на NMC запасает больше энергии. Однако такие ячейки чувствительнее к перезаряду и перегреву. Для них требуется более точный контроль температуры и напряжения на каждой ячейке. Выбор между LFP и NMC определяется условиями эксплуатации: для интенсивной работы в несколько смен чаще выбирают LFP, для ограниченного пространства отсека — NMC.

Ячейки соединяются последовательно и параллельно. Последовательное соединение повышает общее напряжение, параллельное — увеличивает ёмкость. Например, в батарее на 48 В с LFP-ячейками последовательно включают 15 элементов: 15 × 3,2 В = 48 В. Если ёмкости одной ячейки недостаточно, несколько ячеек соединяют параллельно в секции. Общее количество элементов в тяговой батарее может составлять от 20 до 100 и более.

BMS: балансировка ячеек и защита от нештатных режимов

Система управления батареей (BMS) выполняет измерения напряжения каждой ячейки, тока, температуры. Главная задача BMS — выравнивание степени заряда отдельных ячеек. При последовательном соединении одна ячейка может зарядиться раньше других, что создаёт риск перезаряда. BMS с помощью балансировки перераспределяет заряд между ячейками или рассеивает избыточную энергию в виде тепла на резисторах.

Балансировка бывает пассивной и активной. Пассивная проще по конструкции, но энергия более заряженных ячеек теряется. Активная балансировка переносит энергию от более заряженных к менее заряженным ячейкам, что уменьшает потери. Для батарей большой ёмкости, которые используются в погрузчиках, активная балансировка предпочтительнее.

Кроме балансировки, BMS защищает батарею от перезаряда, глубокого разряда, короткого замыкания, превышения тока и температуры. При выходе параметров за допустимые границы BMS отключает батарею от нагрузки или зарядного устройства. Современные BMS поддерживают цифровую связь с контроллером погрузчика и зарядным устройством по протоколу CAN, что позволяет передавать данные о состоянии ячеек в реальном времени.

Подбор литиевой батареи под параметры погрузчика

Замена свинцово-кислотного аккумулятора на литиевый возможна, но требует проверки совместимости с контроллером погрузчика. Контроллер должен поддерживать рабочее напряжение литиевой батареи и протокол BMS. Если этого нет, возможны некорректные показания индикатора заряда, ошибки в режиме рекуперативного торможения и аварийные остановки. При подборе учитывают несколько параметров:

• номинальное напряжение системы погрузчика;
• ёмкость батареи, достаточную для выполнения сменного задания;
• максимальный ток разряда при пиковых нагрузках;
• тип силового разъёма и способ крепления батареи;
• совместимость BMS и контроллера по протоколу обмена данными.

Напряжение, ёмкость и допустимый ток разряда

Номинальное напряжение тяговых батарей погрузчиков составляет обычно 24, 48 или 80 В. Литиевая батарея собирается под конкретное напряжение из ячеек соответствующего типа. Ёмкость измеряется в ампер-часах и определяет время работы от одного заряда. Для погрузчиков ёмкость выбирается с учётом средней продолжительности смены и интенсивности работы. Недостаточная ёмкость приводит к частым подзарядкам, избыточная — к неоправданному увеличению стоимости и массы.

Допустимый ток разряда важен для режимов подъёма груза и движения с ускорением. Пиковые токи могут в несколько раз превышать средние. Литиевые ячейки обычно способны отдавать ток до 2–3C (величина, кратная ёмкости), а в кратковременном режиме — до 5C. Для погрузчика с номинальным током 200 А и ёмкостью батареи 400 А·ч ток 1C составит 400 А, что позволяет работать без ограничений. Если требования выше, выбирают батарею с большим запасом по току.

Габариты, масса и совместимость с разъёмами

Литиевые батареи при той же ёмкости легче свинцово-кислотных на 40–60 %. Снижение массы уменьшает нагрузку на оси погрузчика и позволяет увеличить полезную грузоподъёмность. Однако габариты корпуса могут отличаться от типовых размеров свинцово-кислотного аккумулятора. Перед установкой проверяют посадочные размеры батарейного отсека: длину, ширину, высоту и расположение крепёжных элементов.

Тип силового разъёма должен соответствовать разъёму погрузчика. Если разъёмы разные, используют переходной кабель, рассчитанный на номинальный ток. Некоторые производители предлагают литиевые батареи в корпусах, повторяющих размеры стандартных свинцово-кислотных батарей. Это упрощает замену, но требует проверки протокола BMS контроллером.

Сравнение литиевой и свинцово-кислотной тяговой батареи

Различия между технологиями имеют практическое значение для планирования работы парка техники, зарядной инфраструктуры и затрат на обслуживание. Основные отличия касаются ресурса, условий заряда и требований к помещению.

Ресурс циклов и глубина разряда

Свинцово-кислотные тяговые батареи рекомендуется разряжать не более чем на 50–60 % от номинальной ёмкости. Глубокий разряд ускоряет сульфатацию пластин и сокращает ресурс. При соблюдении этого условия свинцово-кислотная батарея обеспечивает около 1000–1500 циклов. Литий-железо-фосфатные батареи допускают глубину разряда до 80 % и более. При такой глубине их ресурс составляет 3000–5000 циклов. Это означает, что при двухсменной работе литиевую батарею не требуется заменять на протяжении нескольких лет.

Глубина разряда напрямую влияет на количество циклов. Для литиевых батарей зависимость также существует, но она менее выражена, чем у свинцово-кислотных. Эксплуатация литиевой батареи с глубиной разряда 50 % может увеличить ресурс до 6000–8000 циклов. При планировании сменного задания стоит учитывать, что более частая подзарядка небольшими порциями продлевает срок службы.

Скорость заряда и требования к вентиляции

Свинцово-кислотные батареи заряжаются, как правило, 8–10 часов. Такой длительный цикл требует наличия сменных аккумуляторов или работы погрузчика в одну смену с ночным зарядом. Литиевые батареи заряжаются за 1–3 часа в зависимости от мощности зарядного устройства. В ряде случаев используется быстрый заряд с током до 1C, позволяющий восстановить 80 % ёмкости за 30–60 минут.

При заряде свинцово-кислотных элементов выделяется водород. В замкнутом помещении это создаёт риск образования взрывоопасной смеси. Поэтому зарядные помещения оборудуют принудительной вентиляцией. Литиевые батареи герметичны и не выделяют газов при нормальной работе. Специальная вытяжка не требуется, однако помещение должно иметь возможность проветривания для отвода тепла от зарядного оборудования.

Организация зарядной инфраструктуры литиевой АКБ

Для зарядки литиевых тяговых батарей необходимо зарядное устройство, совместимое с конкретным типом ячеек и протоколом BMS. Также важна схема размещения зарядных постов с учётом возможности промежуточных подзарядок в течение смены.

Выбор зарядного устройства и связь с BMS

Зарядное устройство для литий-ионных батарей работает по двухступенчатому профилю: сначала постоянным током (CC), затем постоянным напряжением (CV). На первой ступени ток ограничен до максимального допустимого для данной батареи. Когда напряжение достигает заданного значения, устройство переходит в режим стабилизации напряжения, и ток постепенно снижается. Окончание заряда определяется по снижению тока до установленного порога.

Для правильной работы зарядное устройство должно обмениваться данными с BMS по цифровому протоколу. Это позволяет батарее управлять током заряда, реагировать на перегрев и завершать заряд при полной ёмкости. Зарядное устройство без связи с BMS может создавать избыточное напряжение и вызвать необратимое повреждение ячеек. Также необходимо учитывать охлаждение разъёмов: при токах более 100 А контакты нагреваются, поэтому для быстрого заряда используют разъёмы с принудительным воздушным или жидкостным охлаждением.

Промежуточные подзарядки в течение рабочей смены

Литиевые батареи в отличие от никель-кадмиевых не имеют эффекта памяти, поэтому их можно заряжать в любой момент. Промежуточные подзарядки в обеденные перерывы и в периоды простоя позволяют сократить простой погрузчиков. При использовании быстрого заряда за 30–60 минут обеспечивается практически непрерывная работа техники.

Для реализации промежуточных подзарядок зарядные посты размещают на стоянке погрузчиков, рядом с зоной погрузки или в местах ожидания. Силовые розетки должны быть защищены от влаги и механических повреждений. Зарядный кабель не должен мешать проезду техники. Промежуточный заряд дополнительно нагревает батарею. Если температура окружающей среды высокая, необходимо предусмотреть паузу для естественного охлаждения.

Безопасная эксплуатация и обслуживание литиевых батарей

Безопасность литиевой батареи зависит от качества ячеек, работы BMS, состояния разъёмов и соблюдения правил эксплуатации. Основные риски связаны с термическим разгоном, коротким замыканием и механическими повреждениями корпуса.

Профилактика термического разгона

Термический разгон — это аварийный процесс, при котором разогрев одной ячейки вызывает нагрев соседних, что приводит к выделению газа, дыма и воспламенению. Для литий-железо-фосфатных ячеек температура начала термического разгона выше, чем для NMC, но риск сохраняется при наличии внутреннего короткого замыкания или перезаряда.

Профилактика термического разгона включает регулярную проверку состояния ячеек и корпуса, защиту батареи от ударов и проколов, применение исправных зарядных устройств и контроль температуры. BMS должна автоматически отключать батарею при превышении порогов температуры или тока. Не допускается эксплуатация батареи с деформированным корпусом, следами электролита или посторонним запахом.

Мониторинг состояния и признаки деградации ячеек

Деградация литий-ионных ячеек проявляется снижением ёмкости, ростом внутреннего сопротивления и увеличением времени заряда. Оператор может заметить, что время работы погрузчика от одного заряда сокращается, а зарядное устройство работает дольше обычного. Также признаком деградации является локальный нагрев отдельных секций батареи.

Текущее состояние батареи отражается в данных BMS. При плановом обслуживании проверяют баланс напряжений ячеек, сопротивление изоляции и целостность силовых кабелей. Контакты очищают от окислов, проверяют момент затяжки клемм. Обновление программного обеспечения BMS выполняется по рекомендации производителя. В условиях отрицательных температур доступная ёмкость литиевого аккумулятора снижается. При -20 °C отдаваемая энергия может составлять около 70 % от номинальной, поэтому для холодильных складов требуется батарея с системой подогрева или увеличенным запасом ёмкости.

При появлении запаха газа, дыма или сильного нагрева литиевого аккумулятора эксплуатация должна быть немедленно прекращена, а батарея перемещена в безопасное место с использованием средств защиты.

Утилизация и вторичное применение литиевых аккумуляторов

Отработанные литиевые батареи относятся к опасным отходам из-за содержания электролита, солей металлов и электронных компонентов. Их размещение на обычных полигонах запрещено. Передача на переработку выполняется через специализированные организации, имеющие соответствующую лицензию.

Правила передачи отработанных батарей

Перед передачей батарею необходимо разрядить до безопасного напряжения, которое указывается в документации. Клеммы изолируют, разъёмы закрывают защитными колпачками. Корпус должен быть целым, без видимых повреждений и следов коррозии. Транспортировка осуществляется в жёсткой упаковке, исключающей смещение и ударные нагрузки. Каждая батарея сопровождается паспортом с указанием типа ячеек, номинальной ёмкости и остаточного напряжения.

Переработка литиевых батарей позволяет извлечь литий, никель, кобальт, медь и алюминий. Гидрометаллургические процессы включают дробление, растворение катодной массы и последующее химическое осаждение металлов. Часть материалов используется для производства новых катодов, что снижает потребность в первичном сырье.

Оценка остаточной ёмкости перед списанием

Прежде чем передать батарею на утилизацию, проводят диагностику для выявления возможной остаточной ценности. Если остаточная ёмкость превышает 70 % номинальной, батарею можно использовать в стационарных системах накопления энергии с менее интенсивным режимом заряда-разряда. Для оценки выполняют следующие действия:

1. Контрольный разряд батареи с измерением тока и напряжения.
2. Сравнение полученной ёмкости с номинальным значением.
3. Измерение внутреннего сопротивления каждой ячейки.
4. Термографическое сканирование корпуса для выявления локальных перегревов.
5. Оформление акта о техническом состоянии и решении о дальнейшем использовании.

При остаточной ёмкости ниже 60 % батарея считается непригодной для вторичного применения. Её передают на переработку, где извлекают ценные компоненты. Соблюдение порядка учёта отработанных аккумуляторов обязательно для предприятий, использующих тяговые литиевые батареи, и контролируется при экологических проверках.
